當前位置：首頁 > > 產品總匯 > 截止閥 > 國標截止閥

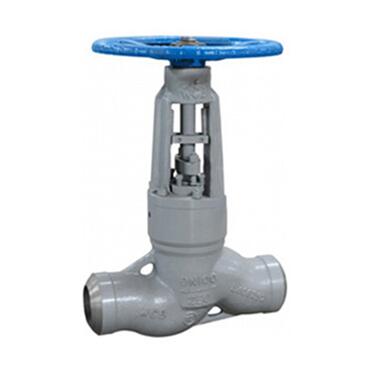

高溫高壓對焊手動截止閥

所屬：截止閥>>國標截止閥

閥體材質：碳鋼、不銹鋼
公稱壓力：10～32MPa
實用介質：水、油品、蒸汽等
實用溫度：-20～550℃
連接方式：焊接
行業應用：廣泛用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、消防安全、焊接切割、生物制藥、機械制造等行業。

咨詢熱線：0577-27863708

此產品相關資料下載

• 產品描述

焊接連接的截止閥適用于公稱壓力PN20.0～32.0Mpa及P(54)100V～P(57)170V，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

主要性能和使用范圍

產品型號	公稱壓力PN(MPa)	試驗壓力(MPa)		工作壓力(MPa)			工作溫度(℃)	適用介質
		殼體強度	密封	P54	P55	P57
J61 H -100 Y	10	15	11	/	/	/	≤450(425)	水、蒸汽、油品
J61 H -200 Y	20	30	22	/	/	/
J61 H -250 Y	25	38	28	/	/	/
J61 H -320 Y	32	48	36	/	/	/
J61Y-P54100V	/	30	12.5	10	/	/	≤540	蒸汽
J61Y-P54140V	/	38	17.5	14	/	/
J61Y-P54170V	/	53	21.3	17	/	/
J61Y-P55100V	/	38	12.5	/	10	/	≤550
J61Y-P55140V	/	48	17.5	/	14	/
J61Y-P55170V	/	53	21.3	/	17	/
J61Y-P57100V	/	48	12.5	/	/	10	≤570
J61Y-P57140V	/	55	17.5	/	/	14
J61Y-P57170V	/	60	21.3	/	/	17

主要零件材料

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固件
J61H型 J961H型	25 WCB	25 WCB	鉻不銹鋼 鉻鉬鋁鋼氮化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	優質碳鋼 鉻鉬鋼
J61Y型 J961Y型	25 WCB	25 WCB	鉻不銹鋼 鉻鉬鋁鋼氮化	25	硬質合金
J61Y-P54型 J961Y-P54型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoA1A	12Cr1MoV	硬質合金
J61Y-P55型 J961Y-P55型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoA1A	12Cr1MoV	硬質合金
J61Y-P57型 J961Y-P57型	12Cr1MoV WC9	12Cr1MoV WC9	20Cr1Mo1VA 25Cr2MoVA	12Cr1MoV	硬質合金

主要性能和使用范圍

產品型號	公稱壓力PN(MPa)	試驗壓力(MPa)		工作壓力(MPa)			工作溫度(℃)	適用介質
		殼體強度	密封	P54	P55	P57
J961 H -100 Y	10	15	11	/	/	/	≤450	水、蒸汽、油品
J961 H -200 Y	20	30	22	/	/	/
J961 H -250 Y	25	38	28	/	/	/
J961 H -320 Y	32	48	36	/	/	/
J961Y-P54100V	/	30	12.5	10	/	/	≤540	蒸汽
J961Y-P54140V	/	38	17.5	14	/	/
J961Y-P54170V	/	48	21.3	17	/	/
J961Y-P55100V	/	38	12.5	/	10	/	≤550
J961Y-P55140V	/	48	17.5	/	14	/
J961Y-P55170V	/	53	21.3	/	17	/
J961Y-P57100V	/	48	12.5	/	/	10	≤570
J961Y-P57140V	/	55	17.5	/	/	14
J961Y-P57170V	/	60	21.3	/	/	17

主要尺寸

公稱通徑	主要外形尺寸和連接尺寸
	L	D1	D2	D3	α	H
J961 H -100、200、250、320 J961Y-P54100V、P54140V、P54170V Y
15	150	17	36	/	37.5°	518
20	135 170	22	42	/	37.5°	518
25	135 170	26	42	/	37.5°	518
32	170 180	31	44	/	37.5°	560
40	230	38	60	/	37.5°	545
50(1)	250	50	82	/	32°	728
50(2)	320 350	50	82	/	32°	748
65	370 260	69	100	110	32°	829
80	400 430 470	84	108	130	32°	898
100	455 560	107	144	165	32°	913
125	600	124	170	184	32°	1182
150	700	146	180	212	32°	1278
J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V
15	150	17	40	/	37.5°	518
20	135 170	22	46	/	37.5°	518
25	135 170	26	46	/	37.5°	518
32	170 180	31	49	/	37.5°	560
40	230	38	60	/	37.5°	545
50(1)	250	50	90	/	32°	728
50(2)	320 350	50	90	/	32°	748
65	370 260	69	104	110	32°	829
80	400 430 470	84	110	140	32°	898
100	455 560	107	148	170	32°	913
125	600	124	170	184	32°	1182
150	700	146	180	212	32°	1278
