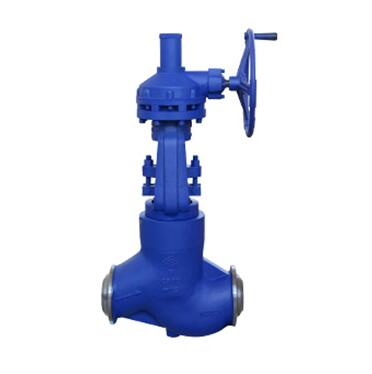

SGJ61H系列截止閥為本廠在廣泛調研基礎上，應廣大用戶要求獨立開發而成的具有獨立知識產權產品?？蓮V泛替代原J41H系列截止閥。具有啟閉迅捷、密封可靠、壽命長、重量輕、鑄件工藝性好以及安裝不需法蘭、管件、墊片，并減少兩個泄漏點等一系列優點，可最大限度地滿足各類用戶的節能降耗、降本增盈及環保要求。
壓力及材質：
| 壓力 | 試驗壓力 | 代號 | 殼體材料 | |||||||
| 強度 | 密封 | C | P | R | V(I) | |||||
| 1.6 | 2.4 | 1.76 | 材料 | 25或WCB | CF8、304 | CF3、304L | CF8M、316 | CF3M、316L | WC6 | WC9 |
| 2.5 | 3.8 | 2.75 | 工作溫度 | 425℃ | 200℃ | 200℃ | 552℃ | 593℃ | ||
| 4.0 | 6 | 4.4 | ||||||||
| 6.4 | 9.6 | 7.4 | 適用介質 |
水、汽、 油品等 |
硝酸等 |
強氧化性 介質 |
醋酸等 | 尿素等 | 水、汽、油品等 | |
| 10 | 15 | 11 | ||||||||
尺寸圖紙：
主要尺寸：
| PN16,25 |
|
PN40 | PN64,100 | |||||||||||||
| DN | D | L | H | D0 | DN | D | L | H | D0 | DN | D | L | H | D0 | ||
| 15 | 25 | 130 | 236 | 120 | 15 | 25 | 130 | 236 | 120 | 15 | 29 | 170 | 195 | 100 | ||
| 20 | 29 | 150 | 242 | 120 | 20 | 29 | 150 | 242 | 120 | 20 | 32 | 190 | 228 | 120 | ||
| 25 | 32 | 160 | 280 | 160 | 25 | 36 | 160 | 281 | 120 | 25 | 38 | 210 | 250 | 160 | ||
| 32 | 45 | 180 | 290 | 160 | 32 | 46 | 180 | 290 | 160 | 32 | 48 | 230 | 326 | 200 | ||
| 40 | 60 | 200 | 330 | 200 | 40 | 65 | 200 | 330 | 200 | 40 | 70 | 260 | 359 | 240 | ||
| 50 | 78 | 230 | 350 | 240 | 50 | 79 | 230 | 350 | 240 | 50 | 79 | 300 | 418 | 280 | ||
| 65 | 90 | 290 | 400 | 280 | 65 | 90 | 290 | 400 | 280 | 65 | 90 | 340 | 448 | 320 | ||
| 80 | 110 | 310 | 430 | 320 | 80 | 110 | 310 | 430 | 320 | 80 | 110 | 380 | 519 | 400 | ||
| 100 | 136 | 350 | 465 | 360 | 100 | 135 | 350 | 465 | 360 | 100 | 138 | 430 | 630 | 450 | ||
| 125 | 164 | 400 | 526 | 400 | 125 | 164 | 400 | 526 | 400 | 125 | 168 | 500 | 660 | 480 | ||
| 150 | 190 | 480 | 605 | 400 | 150 | 190 | 480 | 620 | 450 | 150 | 195 | 550 | 683 | 500 | ||
