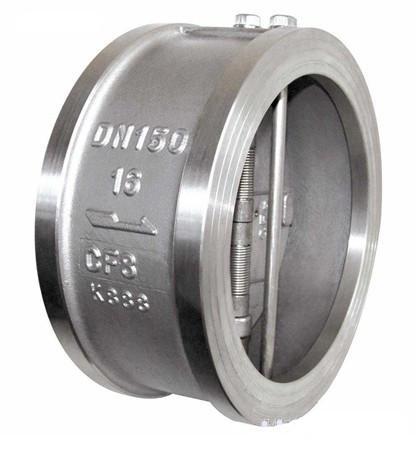

蝶式雙瓣止回閥

所屬：止回閥>>法蘭止回閥

閥體材質：碳素鋼、不銹鋼
公稱壓力：1.0～4MPa
公稱通徑：DN200-DN1400
實用介質：水、蒸汽、油品等
實用溫度：-29～425℃
連接方式：對夾連接
行業應用：廣泛用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。

咨詢熱線：0577-27863708

此產品相關資料下載

• 產品描述

產品用途

H76H、H76Y、H76W、H76X、H76F 型對夾蝶形止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。

產品特點

1、體積小，重量輕，結構緊湊、維修方便

2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉

3、因速閉作用，可防止介質倒流

4、閥體結構長度尺寸小，剛性好

5、安全方便，可用于水平垂直兩個方向安裝

執行標準

1、法蘭連接尺寸：GB/T1724.1-98

2、結構長度：GB/T12221-1989，ISO5752-82

性能參數

型號	工作壓力（MPa）	適用溫度（℃）	適用介質	閥體材料
H76H-10C～40	1.0～4.0	－29～425	水、蒸汽、油品	碳鋼
H76W-10P～25	1.0～2.5	≤150	硝酸類	不銹鋼
H76Y-40P	4	≤150	硝酸類	不銹鋼

HH47、H47XF、HDH47X 蝶式緩沖止回閥主要外形和連接尺寸

公稱通徑DN (mm)	尺寸 (mm)
	L	H	D
200	230	550	600
250	250	630	700
300	270	690	740
350	290	780	800
400	310	860	870
450	330	910	920
500	350	980	1000
600	390	1070	1250
700	430	1220	1360
800	470	1320	1480
900	510	1430	1580
1000	550	1550	1700
1200	630	1800	1950
1400	710	1980	2175
